Описание

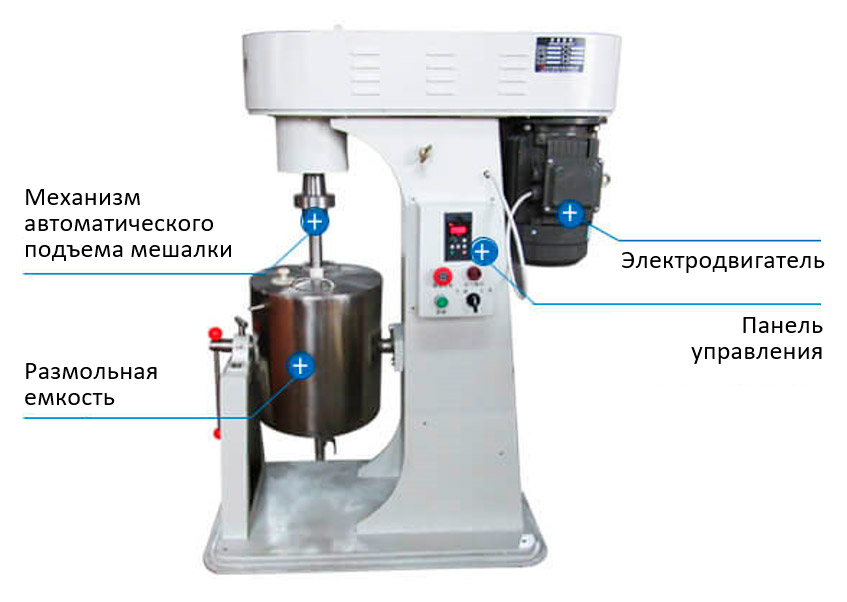

Шаровые мельницы данной серии включают размольную емкость с размещаемыми в нем материалом и размольными шариками, а также мешалки, вставляющейся в емкость и обеспечивающей эффективное перемешивание его содержимого во время измельчения. При этом размольная емкость располагается вертикально и не вращается, поскольку перемешивание выполняется за счет вращения мешалки.
Система управления мешалкой обеспечивает возможность регулировки частоты вращения мешалки и обеспечивает высокую энергоэффективность ее работы. Получаемые после измельчения частицы отличаются максимально однородным размером. Размер частиц регулируется путем подбора размольных шариков по размеру, а также времени измельчения и частоты вращения мешалки (при наличии частотного преобразователя).
Шаровые мельницы данного типа широко используются в условиях лабораторий и опытных производств на предприятиях, изготавливающие новые материалы, а также в учебных заведениях и научных учреждениях.
Особенности и преимущества
- Высокая энергоэффективность.
- Однородный размер частиц после измельчения.
- Минимальная вибрация, низкий уровень шума.
- Простая и надежная конструкция, удобная в эксплуатации.
- Возможность непрерывного или прерывистого измельчения.
- Размольная емкость оснащена рубашкой охлаждения/нагрева, что позволяет регулировать температуру помола.
- Различные материалы размольной емкости: нержавеющая сталь, корунд, полиуретан, диоксид циркония, ПТФЭ, агат, алюмооксидная керамика и т.д.
Примеры различных продуктов после измельчения
 |
Материал: Активированный уголь Масса: 50 г Материал размольной емкости: корунд Материал размольных шаров: диоксид циркония Метод помола: сухой Частота ращения мешалки: 560 об/мин Общий объем: 100…400 мл Время измельчения: 2 часа Размер частиц после измельчения: 2 мкм |
 |
Материал: белая глина (каолин) Масса: 500 г Материал размольной емкости: ПТФЭ Метод помола: сухой Частота ращения мешалки: 450 об/мин Общий объем: 4 л Время измельчения: 1 ч 20 мин Размер частиц после измельчения: 100 нм |
 |
Материал: зеленый чай (сухой) Масса: 250 г Материал размольной емкости: нержавеющая сталь Метод помола: сухой Частота ращения мешалки: 450 об/мин Общий объем: 2 л Время измельчения: 1 ч |
Технические характеристики
| Параметр | JM-1L | JM-2L | JM-3L | JM-5L | JM-10L |
| Электропитание | 220 В АС, 50 Гц, 1 ф. | ||||
| Потребляемая мощность, кВт | 0,37 | 0,37 | 0,75 | 1,5 | 2,2 |
| Частота вращения мешалки, об/мин | 50…1400 | 60…560 | |||
| Объем размольной емкости, л | 1 | 2 | 3 | 5 | 10 |
| Максимальный объем загрузки, л | 0,35 | 0,7 | 1,05 | 1,75 | 3,5 |
| Максимальный размер загружаемых частиц, мм | 5 | 5 | 5 | 5 | 10 |
| Минимальный размер частиц после измельчения, мкм | Менее 1 | ||||
| Встроенный частотный преобразователь | Есть | Есть/нет (на выбор) | |||
| Параметр | JM-15L | JM-20L | JM-30L | JM-50L | JM-100L |
| Электропитание | 380 В АС, 50 Гц, 3 ф. | ||||
| Потребляемая мощность, кВт | 2,2 | 2,2 | 3,0 | 4,0 | 7,5 |
| Частота вращения мешалки, об/мин | 60…380 | 60…310 | 60…140 | ||
| Объем размольной емкости, л | 15 | 20 | 30 | 50 | 100 |
| Максимальный объем загрузки, л | 5,25 | 7,0 | 10,5 | 17,5 | 35 |
| Максимальный размер загружаемых частиц, мм | 10 | 10 | 10 | 10 | 20 |
| Минимальный размер частиц после измельчения, мкм | Менее 1 | ||||
| Встроенный частотный преобразователь | Есть/нет (на выбор) | ||||
| Параметр | JM-200L | JM-300L | JM-500L | JM-600L |
| Электропитание | 380 В АС, 50 Гц, 3 ф. | |||
| Потребляемая мощность, кВт | 11,0 | 15,0 | 18,5 | 22,0 |
| Частота вращения мешалки, об/мин | 60…110 | 60…90 | ||
| Объем размольной емкости, л | 200 | 300 | 500 | 600 |
| Максимальный объем загрузки, л | 70 | 100 | 170 | 200 |
| Максимальный размер загружаемых частиц, мм | 20 | 20 | 20 | 20 |
| Минимальный размер частиц после измельчения, мкм | Менее 1 | |||
| Встроенный частотный преобразователь | Есть/нет (на выбор) | |||
