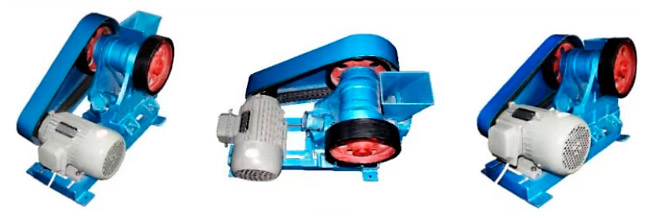

Щековые дробилки серии TMAX-XPC

Описание

Лабораторные щековые дробилки применяются главным образом для предварительного измельчения различных минералов и сыпучих проб до частиц среднего размера. Максимальная прочность измельчаемых материалов на сжатие достигает 320 МПа.

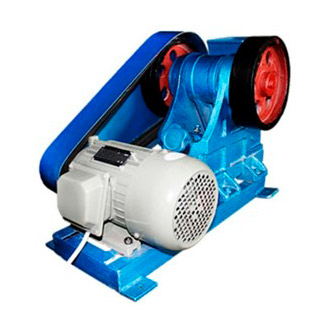

Базовыми элементами конструкции устройства являются: рама-основание, эксцентриковый вал, ременной шкив, маховик, кожух ременной передачи, возвратная пружина, неподвижная подвижная щеки и пр.

Электродвигатель вращает шкив, передавая крутящий момент на приводной ремень. При этом подвижная щека перемещаемся вверх-вниз посредством эксцентрикового вала. При подъеме подвижной щеки угол между ней и распорной плитой увеличивается, в результате чего расстояние между щеками уменьшается, а частицы сжимаются, благодаря чему осуществляется измельчение. При опускании подвижной щеки угол между ней и распорной плитой уменьшается, и пружина отводит подвижную щеку от неподвижной. Материал после дробления выгружается через разгрузочное отверстие.

Особенности и преимущества

• Коэффициент дробления достигает 15.
• Однородность частиц после измельчения.
• Широкий диапазон регулирования разгрузочного отверстия, высокая надежность регулировочного механизма.
• Высокая производительность и энергоэффективность. В сравнении с традиционными щековыми дробилками мелкого дробления, производительность увеличена на 20%…35%, а энергопотребление снижено на 15%…20%.
• Продуманная конструкция камеры измельчения, отсутствие необрабатываемых зон.
• Специальная конструкция щек, повышающая их срок службы в 3-4 раза по сравнению с типовыми изделиями данного типа.
• Минимальный объем техобслуживания, удобная смазка.

Технические параметры
