Описание

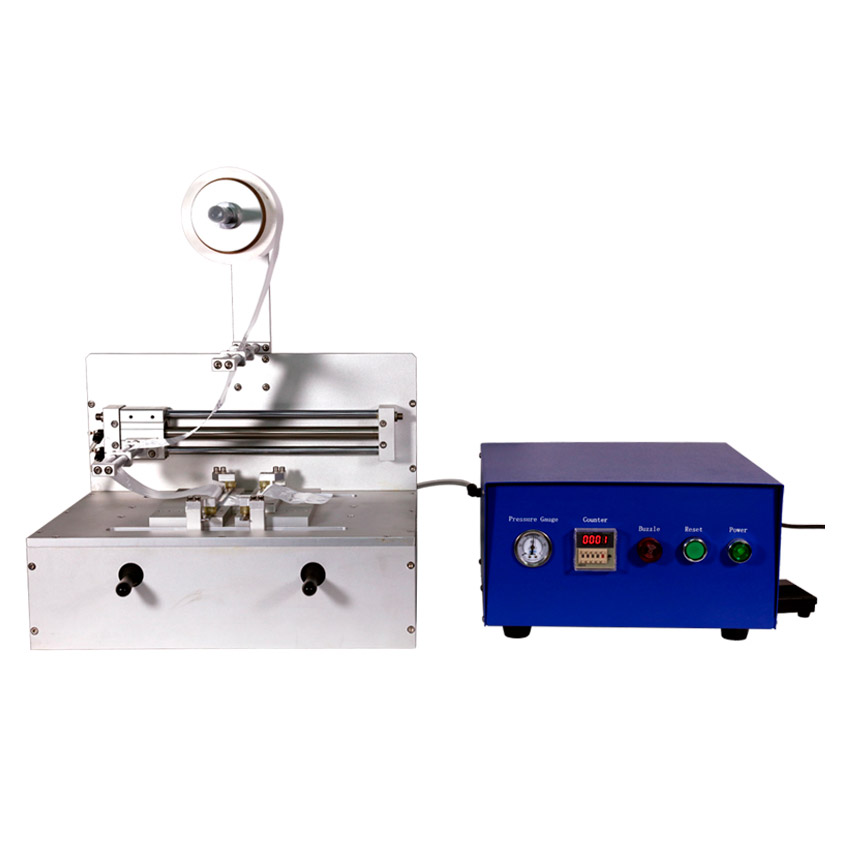

Назначением аппарата TMAX-DP-200 является укладка электродов и сепаратора при сборке аккумуляторов пакетного типа. Укладка производится Z-методом, при этом обеспечивается максимальная точность и аккуратность укладки положительного и отрицательного электродов с сепаратором.
Особенности и преимущества
- Компактные размеры, возможность размещения на столе.
- Минимальный объем технического обслуживания в течение всего срока службы.
- Удобство настройки/регулировки и работы с электродами.
- Возможность работы с заготовками из различных материалов.
- Встроенный цифровой счетчик рабочих циклов.
- Эстетичный внешний вид.
Технические параметры
| Параметр | Значение |
| Модель | TMAX-DP-200 |
| Электропитание | AC 220 В, 50 Гц, 1 ф. |
| Потребляемая электрическая мощность | 200 Вт |
| Требуемое давление в пневматической линии | 0,5…0,7 МПа |
| Способ укладки сепаратора | Z-образная укладка |
| Катушка под сепаратор | Роликовая |
| Макс. диаметр катушки под сепаратор | 250 мм |
| Диаметр вала катушки под сепаратор | 3” / 76 мм |
| Рабочий ход ролика (качающийся) | 400 мм |
| Встроенный счетчик рабочих циклов (слоев) | Есть |
| Ножная педаль | Есть |
| Диапазон размеров электрода, мм | · Длина: 20…200 мм
· Ширина: 20…200 мм · Макс. толщина: 18 мм |
| Габаритные размеры рабочего блока, ДхШхВ | 650×400×700 мм |
| Габаритные размеры блока управления (Д×Ш×В) | 200×300×380 мм |
| Масса нетто | 30 кг |
