Описание

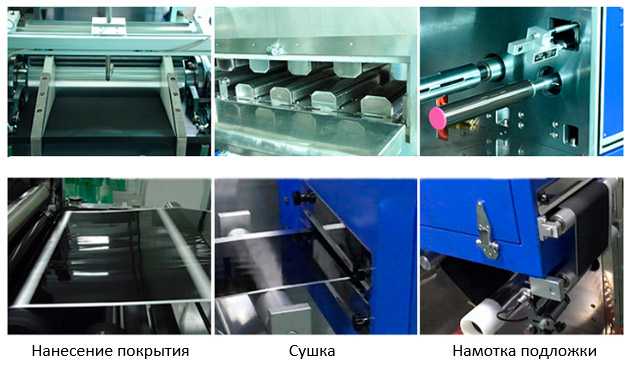

Система нанесения покрытий TMAX-SY300 предназначена для непрерывного или поэтапного нанесения покрытий на различные подложки. Система оснащена тремя валами, обеспечивающими высокоточное перемещение подложки сквозь рабочую область, в которой осуществляется процесс нанесения покрытия с последующей сушкой готового материала. Производственный процесс является полностью автоматизированным и требует от пользователя минимального взаимодействия с оборудованием. Сенсорный экран с интуитивно понятным интерфейсом позволяет легко и гибко настраивать все параметры процесса. Система активно используется для изготовления прототипов и мелкосерийного производства литий-ионных аккумулятор, суперконденсаторов, никелевых аккумуляторов и прочих подобных изделий.
Особенности и преимущества
- Система контроля натяжения подложки.
- Высокоэффективная сушильная печь с двусторонним обдувом.
- Надежная и эффективная трехвальная система перемещения подложки.
- Точная регулировка толщины покрытия.
- Удобный сенсорный экран с интуитивно понятным интерфейсом управления оборудованием.
- Автоматический и ручной режим.
- Прочная и долговечная конструкция с длительным сроком службы.
- Защита от перегрева с системой автоматического отключения питания.
- Надежная и точная система управления температурой.
- Встроенная система оповещения и аварийной сигнализации.
Технические характеристики
| Параметр | Значение |
| Электропитание | Трехфазная сеть переменного тока 380 В ±8%, 50 Гц |
| Общая мощность | 10 кВт |
| Совместимые материалы | Литий-железо-фосфат, кобальтат лития, манганат лития, графит, кремнеуглерод и пр. |
| Сушильная печь | Односекционная, двусторонняя, длина 1 метр |
| Скорость нанесения покрытия | До 0,5 м/мин |
| Толщина подложки | Алюминий: от 8 до 30 мкм
Медь: от 8 до 30 мкм |
| Ширина вала | 330 мм |
| Ширина покрытия | До 280 мм |
| Вал для нанесения покрытия | Диаметр 120 мм, стальной, упрочненное хромированное покрытие |
| Диаметр прижимного вала | 80 мм |
| Погрешность толщины покрытия | Не более 3 мкм |
| Допустимая вязкость | 2000~12000 мПа*с |
| Толщина просушиваемого покрытия с одной стороны | От 20 до 200 мкм |
| Растворители | Масляный NMP (плотность =1,033 г/см3, точка кипения 204℃)
На водяной основе H2O/NMP (плотность=1,000 г/см3, точка кипения =100℃) |
| Погрешность площади нанесения покрытия | По длине не более 1 мм
По ширине не более 0,5 мм |
| Система натяжения | С автоматическим управлением, от 0 до 50 Н |
| Максимальный диаметр намотки | 250 мм |
| Количество валов с пневматической фиксацией | 1 |
| Максимальная нагрузка на вал | 80 кг |
| Ракель | Двусторонний |
| Регулировка высоты ракеля | Ручная |
| Потребляемая мощность печи | 6 кВт |
| Максимальная температура нагрева | 150оС |
| Погрешность температуры | Не более 2,5оС |
| Пользовательский интерфейс | Сенсорная панель управления |
| Давление сжатого воздуха | Не менее 5 кг/см2 |
