Описание
Ячейка предназначена для испытаний электродов дисковых элементов питания. Ячейка оснащена тремя контактами — анод, катод и электрод сравнения. Ячейка подходит для размещения электродов диаметром 15 мм и сепараторов диаметром 24 мм.
Испытательная ячейка обеспечивает максимальное удобство и скорость проведения испытаний электродных материалов.
Особенности и преимущества
- Трехэлектродная схема с электродом сравнения.
- Исполнения из различных материалов.
- Совместимость с электродами диаметром 15 мм и сепараторами диаметром 24 мм.
- Удобство открытия после завершения испытания.
- Направляющая из PTFE, устойчивая к коррозии и высокой температуре (до 250 °С).
- Возможность размещения в перчаточном боксе благодаря компактным размерам.

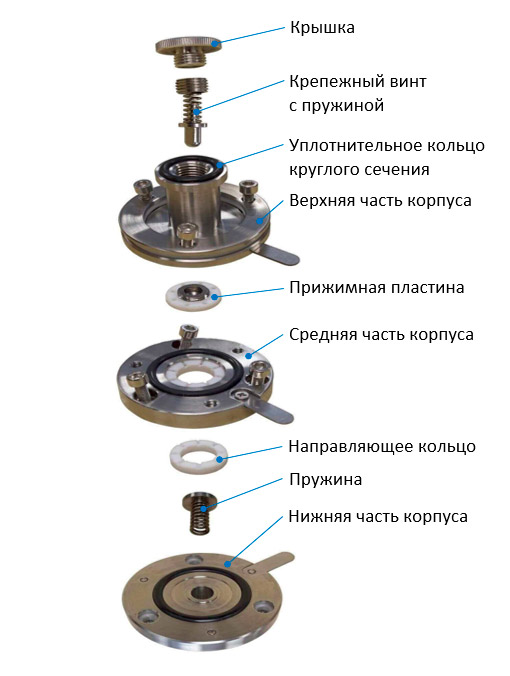

Конструкция ячейки
Технические характеристики
| Наименование | Величина |
| Количество контактов | 3 |
| Материалы изготовления | · EQ-3ESTC-Al: алюминиевый сплав LY12 (для элементов питания с напряжением > 4,5 В);
· EQ-3ESTC15: нержавеющая сталь; · EQ-3ESTC15P: нержавеющая сталь, с ниппелем под манометр. |
| Ниппель под манометр | 1/4” NPT (модель EQ-3ESTC15P) |
| Максимальная рабочая температура | 200 °С |
| Диаметры совместимых электродов | 15 мм |
| Диаметры совместимых сепараторов | 24 мм |
| Масса нетто | 2 кг |
| Опции | Цифровой мановакуумметр (для модели EQ-3ESTC15P), диапазон: -30….0 дюймов рт. ст., 0…100 фунтов/кв.дюйм |
