Описание

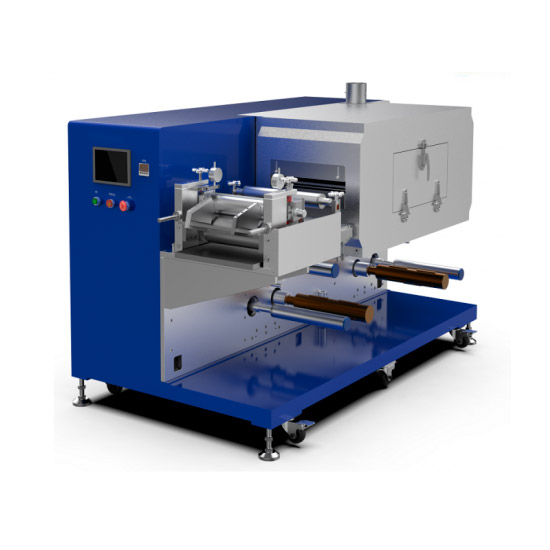

Лабораторная экспериментальная машина для прерывистого и непрерывного покрытия TMAX-SY300J— это трёхвалковое оборудование с обратным перенесением (transfer coating). Оно используется для нанесения равномерных слоёв пасты на фольгу и другие подложки.
Установка предназначена для исследований и малосерийного производства электродов для литий-ионных аккумуляторов, суперконденсаторов, никель-металлгидридных батарей и других вторичных источников энергии.
Несмотря на лабораторный формат, точность и качество покрытия соответствуют производственным стандартам. Система оснащена сушильной печью с верхней и нижней подачей горячего воздуха, обеспечивающей отличный эффект сушки.
Применение
- Исследования и разработка электродных материалов.
- Малосерийное производство литий-ионных и других аккумуляторов.
- Тестирование паст, сепараторов и новых рецептур электродов.
Ключевые особенности
- Автоматический контроль натяжения подложки, стабилизация полотна и устройство для корректировки положения.
- Сушильная печь с верхней и нижней подачей горячего воздуха — равномерная и эффективная сушка.
- Трёхвалковая система переноса покрытия с широким диапазоном рабочих режимов.
- Двойной comma-скребок с прецизионной регулировкой зазора — точность покрытия до ±3 мкм.
- Управление через PLC и сенсорный экран — удобная настройка, контроль и диагностика.
- Возможность установки системы рекуперации растворителя.
Технические параметры
Основные
- Подходящие материалы: катоды и аноды систем NMC, LFP, LCO, LMO, графит, Si/C и др.
- Тип покрытия: непрерывное и прерывистое.
- Количество секций печи: 1 (длина секции 1 м, возможно увеличение).
- Скорость покрытия: 0–0,5 м/мин.
- Толщина подложки: Al-фольга 11–30 мкм, Cu-фольга 9–30 мкм.
- Ширина вала: 300 мм.
- Рабочая ширина покрытия: до 280 мм.
- Диаметр покрывающего вала: 120 мм.
- Диаметр прижимного вала: 80 мм.
- Точность толщины покрытия: ±3 мкм.
- Точность распределения массы: ±1,0 %.
- Допустимая вязкость пасты: 2000–12000 мПа·с.
- Толщина сухого покрытия: 20–150 мкм.
- Поддерживаемые растворители: NMP, H₂O/NMP.
- Содержание твёрдого вещества: 20–85 %.
- Точность по размерам покрытия: L ≤ ±1 мм, W ≤ ±0,5 мм.
- Совмещение лицевой/обратной сторон: L ≤ ±1 мм, W ≤ ±0,5 мм.
Узел размотки и подачи
- Жёсткая установка роликов на стальной раме.
- Поверхность роликов — анодированный алюминий.
- Система натяжения: автоматический контроль, диапазон 0–50 Н, сервопривод.
- Автоматическая EPC-коррекция, ход 50 мм.
- Валы на пневматических разжимных осях (3″ диаметр).
- Макс. диаметр рулона: 250 мм, нагрузка оси — до 30 кг.
- Привод — серводвигатель.
- Система нанесения: двойной comma-скребок, стальной покрывающий вал (хромирован), прижимной вал с покрытием из EPDM.
- Регулировка зазора скребка — вручную.
Сушильная печь
- Конструкция: двухслойная, независимый нагрев сверху и снизу.
- Длина секции: 1 м.
- Материал: SUS304 (внутренняя обшивка 1,0 мм, внешняя 1,2 мм).
- Контроль температуры: рабочая + аварийная защита, полная независимость секций.
- Нагрев: электрический, циркуляция горячего воздуха.
- Мощность секции: 5 кВт.
- Макс. температура: 150 °C, отклонение ≤ ±5 °C.
- Вентиляция: верхняя и нижняя подача, сопла по специальному профилю.
- Управление вентиляторами — контакторы, нагрев — твердотельные реле.
- Материал вентиляторов: SUS304.
- Система рекуперации растворителя — опция.
Узел намотки
- Автоматическая коррекция полотна на выходе.
- Постоянное натяжение под управлением сервопривода.
- Одноосевая намотка на пневматическую ось.
Система управления
- Основной блок: PLC, сенсорный экран, сервоприводы.
- Режимы: ручной, автоматический, аварийный стоп.
- Диагностика неисправностей на экране.
Точность оборудования
- Скребок: биение ≤ ±1,5 мкм, шероховатость Ra 0,4.
- Покрывающий вал: биение ≤ ±1,5 мкм, прямолинейность ≤ ±1,5 мкм.
- Резиновый вал: биение ≤ 10 мкм, прямолинейность ≤ 10 мкм.
- Система корректировки полотна: точность ±0,2 мм.
Условия эксплуатации
- Температура: головной части 25–30 °C; остальное — 10–40 °C.
- Влажность: для головки RH ≤ 35 %, для анода RH ≤ 98 %, остальное ≤ 98 %.
Инженерные требования
- Питание: 3 фазы, 380 В, 50 Гц; допуск ±8 %.
- Общая мощность: 10 кВт.
- Сжатый воздух: ≥ 5 кг/см² (осушенный и отфильтрованный).
- Габариты: 1700 × 1040 × 1000 мм.
- Масса: ~800 кг.
Преимущества
- Лабораторное оборудование с точностью промышленного уровня.
- Гибкость: подходит для разных систем батарей и паст с разной вязкостью.
- Надёжная сушка и равномерность покрытия.
- Автоматический контроль натяжения и корректировка полотна.
- Компактные размеры при высокой функциональности.
