Описание

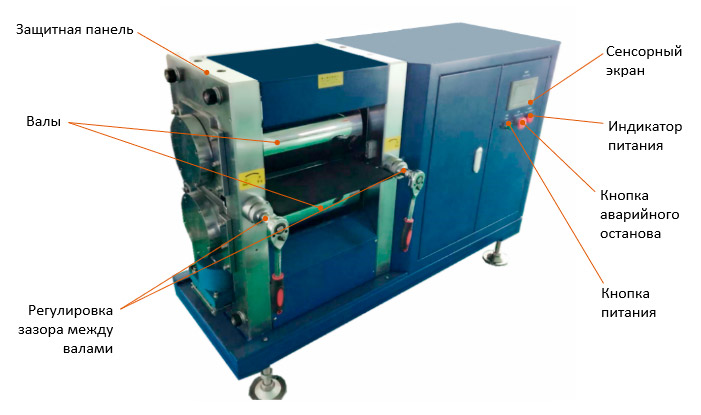

Гидравлические прокатные прессы TMAX-DG300 предназначены для высокоточной прокатки подложек с покрытиями, используемых для производства электродов аккумуляторов. Давление при прокатке поддерживается встроенной гидравликой, управляемой высокоточным ПЛК. Пресс работает в автоматическом режиме, мониторинг параметров процесса и управление ими осуществляется оператором с помощью сенсорного экрана. Валы пресса выполнены из прочной стали с твердым покрытием. Они приводятся в движение мощным двигателем переменного тока с частотным регулированием через специальный редуктор, благодаря чему достигается высокая точность процесса прессования.
Благодаря электронному управлению, прессы TMAX-DG300 обеспечивают высокую точность обработки материалов, поэтому они активно используются на промышленных предприятиях для серийного производства электродов литиево-ионных аккумуляторов.
Особенности и преимущества
- Высокая производительность.
- Сенсорный экран.
- Интуитивно понятный интерфейс.
- Автоматическая работа.
- Высокоточная система управления.
- Гидравлическое сжатие валов.
- Электродвигатель переменного тока с частотным регулированием.
- Эффективный редуктор.
- Прочные валы из холоднокатанной хромомолибденовой стали с твердым покрытием.
- Надежная и долговечная конструкция.
Технические характеристики
| Параметр | Значение |
| Электропитание | 110/220 В АС, 50 Гц, 1 ф. |
| Потребляемая мощность | 2 кВт |
| Размеры валов | Диаметр 200 мм, ширина 330 мм |
| Материал валов | Сталь марки 9CR2MO, твердость покрытия по Роквеллу HRC65-68, твердость остального вала по Роквеллу HRC60-62 |
| Шероховатость поверхности валов | Ra≤0.4 |
| Неровность поверхности валов | Не более 2 мкм |
| Диапазон регулировки расстояния между валами | От 0 до 2 мм, регулируется |
| Скорость подачи материала | Регулируется в диапазоне от 0 до 6 м/мин |
| Максимальное усилие прессования | 25 тонн |
| Температура нагрева (опционально) | до 150оС |
| Механизм поддержания давления | Гидравлический |
| Погрешность при прокате | Не более 1,5 мкм |
| Двигатель | Частотное регулирование |
| Необходимое давление сжатого воздуха | 0,5…0,8 МПа |
| Условия окружающей среды | Температура окружающего воздуха: 25 ± 3оС
Относительная влажность воздуха: 30…90% Отсутствие вибраций и электромагнитных помех |
| Габаритные размеры, ДхШхВ | 1400х500х1300 мм |
| Масса | Около 600 кг |
| Коэффициент сжатия | За 1 проход около 20-30%. Если требуется большее значение, необходимо повторить процесс (5 мкм за 1 прокат) |
