Описание
Прокатные прессы серии TMAX-GYJ предназначены для горячей прокатки рулонных подложек с ранее нанесенным и высушенным покрытием. Горячая прокатка обеспечивает необходимую толщину и равномерную плотность подложки, используемой в дальнейшем для производства электродов литиево-ионных источников питания.

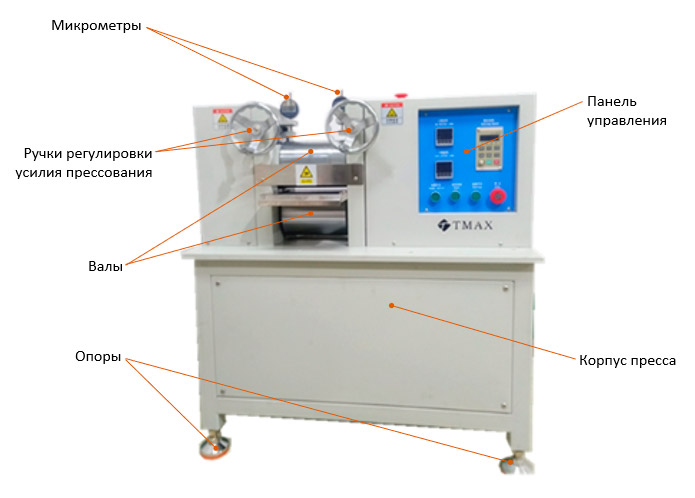

Пресс оснащен стрелочными микрометрами для контроля зазора между валами при настройке толщины прессования. Толщина прессования настраивается вручную с помощью двух специальных ручек, расположенных под микрометрами. Кроме того, пресс оснащен панелью управления, на которой размещены регулятор скорости подачи, термостат для настройки температуры процесса и кнопки управления процессом.
Валы пресса изготовлены из закаленной стали с твердым гальваническим покрытием, благодаря чему оборудование может использоваться для обработки материалов с твердостью до 50HRC (твердость по Роквеллу).
Пресс имеет средние размеры и активно используется в университетских лабораториях и на небольших предприятиях для опытного производства среднегабаритных электродов литиево-ионных источников питания.
Особенности и преимущества
- Регулируемая скорость подачи материала.
- Автоматический контроль температуры нагрева с помощью термостата на панели управления пресса.
- Валы с твердым покрытием.
- Высокоточные микрометры для контроля зазора между валами при регулировке толщины прессования.
- Максимальная температура нагрева 200 оС (по запросу).
- Различные конфигурации валов (по запросу).
- Надежная и долговечная конструкция.
- Автоматизация процессов контроля температуры и скорости подачи подложки.
- Интуитивно понятная панель управления.
Технические характеристики
| Параметр | Значение |
| Электропитание | 110/220 В АС, 50/60 Гц, 1 ф. |
| Размеры валов (по выбору) | TMAX-GYJ-100-100: диаметр 100 мм, ширина 100 мм
TMAX-GYJ-100-200: диаметр 100 мм, ширина 200 мм TMAX-GYJ-100-400: диаметр 100 мм, ширина 400 мм TMAX-GYJ-150-200: диаметр 150 мм, ширина 200 мм TMAX-GYJ-150-400: диаметр 150 мм, ширина 400 мм TMAX-GYJ-200-200: диаметр 200 мм, ширина 200 мм TMAX-GYJ-200-400: диаметр 200 мм, ширина 400 мм Другие размеры по запросу |
| Материал валов | Сталь марки 9CR2MO, твердость покрытия по Роквеллу HRC62 |
| Диапазон толщины прессования | От 0 до 3 мм, ручная регулировка |
| Погрешность микрометров | 0,01 мм |
| Скорость подачи материала | От 0 до 108 мм/мин, регулируется |
| Неровность поверхности валов | Не более 0,004 мм |
| Температура нагрева | До 120оС
По заказу: до 200 оС |
| Управление температурой нагрева | Термостат |
