Описание

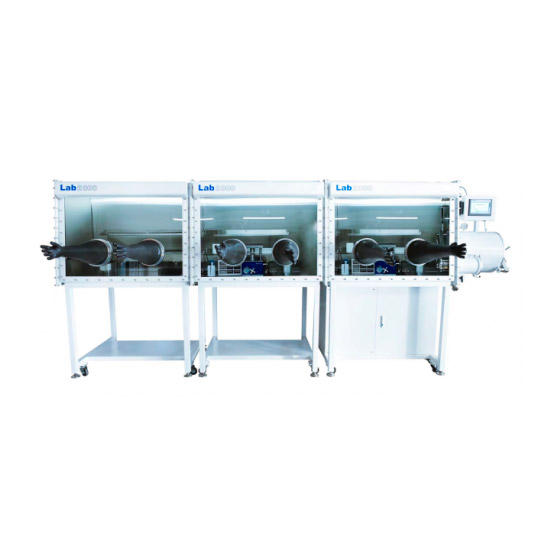

Перчаточный бокс Lab1200 представляет собой одностороннюю систему из трёх последовательно соединённых модулей. Конструкция обеспечивает стабильную работу в инертной среде с остаточным содержанием кислорода и влаги менее 1 ppm. Установлен цилиндрический шлюз для ввода материалов, система очистки и регенерации, вакуумная система, автоматическое управление давлением и параметрами атмосферы.
Ключевые особенности
- Три односторонние рабочие станции, соединённые фланцами.
- Корпус из нержавеющей стали 304 толщиной 3 мм.
- Цилиндрический шлюз большого и малого объёма.
- Поддержание давления в диапазоне от –10 до +10 mbar.
- Автоматическое управление всеми процессами через PLC Siemens.
- Поддержание O₂ и H₂O ≤ 1 ppm.
- HEPA-фильтр 0,3 мкм.
- Возможность ручной и автоматической регенерации фильтров.
- Встроенные розетки, освещение и возможности подключения оборудования.
Технические характеристики
Габариты и конструкция
- Общие размеры бокса: 3600 × 900 × 770 мм
- Количество модулей: 3 секции по 1200 мм
- Материал камеры: нержавеющая сталь 304, 3 мм
- Окно: закалённое стекло 8 мм, наклонное
- Перчаточные порты: диаметр 220 мм
- Перчатки: бутиловые, толщина 0,4 мм
- Внутренние полки: 2 уровня
- KF-порты: до 9 шт. KF-40
- Стойка: стальная, с колёсами, высота 950 мм
- Освещение: антибликовое
Шлюз (переходная камера)
Большой цилиндрический шлюз
- Диаметр 360 мм, длина 600 мм
- Поршневая дверь с осевым замком
- Выдвижной лоток 260 × 580 мм
Малый шлюз
- Диаметр 150 мм, длина 300 мм
- Ручное управление вакуумом и наполнением
Очистка и циркуляция газа
- Контроль O₂ и H₂O: ≤ 1 ppm
- Колонна очистки:
- 5 кг материала BASF для удаления кислорода
- 5 кг материала UOP для удаления влаги
- Регенерация: смесь инертного газа и 10% H₂
- HEPA-фильтр: 0,3 мкм
- Циркуляционный вентилятор: 0–100 м³/ч, частотное управление
- Автоматический режим регенерации через PLC
- Электропневматические клапаны
Вакуумная система
Стандарт — насос Baosi DRV16:
- Скорость: 14,4 м³/ч
- Предельный вакуум: 5×10⁻¹ Pa
- Порты KF25
- Мощность: 0,55 кВт
- Шум: 65 дБ
- Масло: 1,2 л
Опция: Edwards RV12
Система адсорбции органических растворителей
- Колонна 7 кг (активированный уголь + активированная алюмина)
- Защита от образования HF
- Порты KF40 для обслуживания
Преимущества
- Оптимальная конструкция для аккумуляторных лабораторий и сухих процессов.
- Три станции позволяют распределять процессы и работать нескольким операторам.
- Цилиндрический шлюз удобен для загрузки крупных изделий.
- Высокая степень автоматизации снижает риск ошибок оператора.
- Большой ресурс очистных материалов.
- Полная совместимость с инертными газами (Ar, N₂, He).
Области применения
- Исследования и производство литий-ионных и твёрдотельных аккумуляторов.
- Работы с литием, натрием, металлическими анодами.
- Синтез чувствительных материалов (оксиды, сульфиды, фториды).
- Наноматериалы, порошковые системы, катодные и анодные смеси.
- Химические реакции под инертной атмосферой.
