Описание

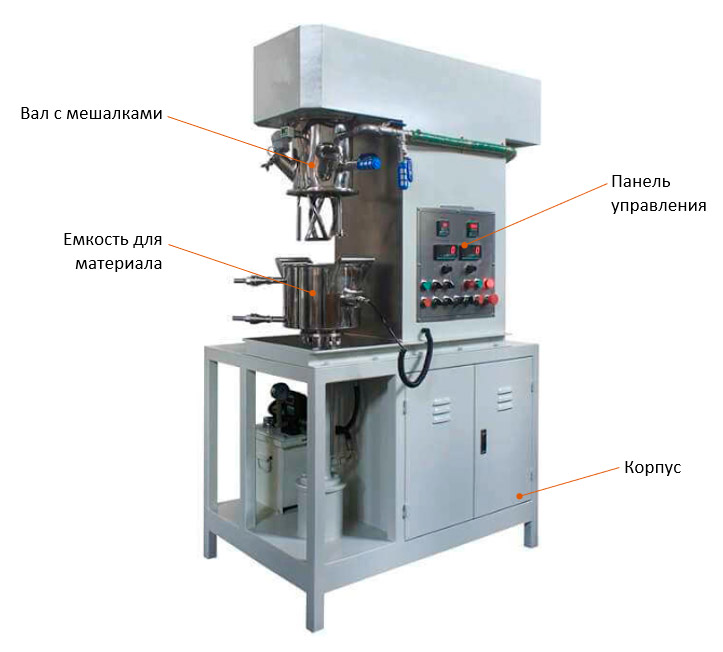

Вакуумные миксеры серии TMAX-XFZH02 предназначены для смешивания веществ с высокой вязкостью и широко применяются для подготовки аккумуляторных паст для аккумуляторов различных типов. Миксеры TMAX-XFZH02 оснащены гидравлическим приводом для автоматизации процессов, рубашкой нагрева/охлаждения с разъемом G 3/8”, двойной мешалкой из нержавеющей стали 304, дисперсионной пластиной диаметром 60 мм, системой обеспечения безопасности, интуитивно понятной панелью управления с индикаторами питания, температуры и частоты вращения. Емкость для материала выполнена из нержавеющей стали 304 и оснащена портом подачи материала диаметром 2 дюйма, пневматическим портом диаметром ½ дюйма и портом для вакуумметра с внутренней резьбой M14x1,5. Клапан сброса в нижней части емкости не предусмотрен. На стенке емкости размещена термопара Pt100 для измерения температуры материала. Кроме того, в оборудовании используется буферная вакуумная емкость, которая предотвращает проникновение масла из вакуумного насоса в емкость для смешивания.
Панель управления имеет воздушное охлаждение и оснащена системой сигнализации, оповещающей о возникновении аварийной ситуации, а также кнопкой аварийного останова для немедленного прерывания всех процессов при возникновении такой ситуации.
Система безопасности миксера позволяет активировать только малую частоту вращения мешалки при поднимании емкости. Высокую частоту вращения для диспергирования материала можно запустить только при полностью закрытой крышке. Система безопасности автоматически блокирует функцию перемещения крышки при запущенном миксере, а также в случае, если давление внутри емкости отличается от атмосферного давления. Когда емкость находится в закрытом положении, она блокируется специальным фиксатором для предотвращения ее случайного падения.
Для рубашки охлаждения необходимо обеспечить подачу воды с температурой не выше 8оС, расход при этом должен быть не менее 1.5 л/мин.
Особенности и преимущества
- Двойная мешалка из нержавеющей стали для эффективного перемешивания и диспергирования материала.
- Удобная панель управления с индикаторами температуры, частоты вращения мешалки и питания.
- Система безопасности, предотвращающая открытие емкости и запуск мешалки при условиях, не обеспечивающих полную безопасность для оператора.
- Мешалка и емкость выполнены из нержавеющей стали 304.
- Система аварийной сигнализации, оповещающая пользователя о возникновении внештатной ситуации.
- В конструкции используются высококачественные подшипники, обеспечивающие бесперебойную работу мешалки в течение длительного времени.
Технические характеристики
| Параметр | Значение |
| Электропитание | 380 В АС, 50 Гц, 3 ф. |
| Общий объем емкости, л | 3,8 |
| Эффективный объем емкости, л | 1,2 – 2 |
| Внутренний диаметр емкости, мм | 180 |
| Внутренняя глубина емкости, мм | 150 |
| Материал емкости | Нержавеющая сталь 304 |
| Максимальное давление в рубашке охлаждения, МПа | 0,4 |
| Температура окружающей среды | От -10оС до +120 оС |
| Рабочая частота мешалки, Гц | 5-50 |
| Мощность мешалки, кВт | 0,75 |
| Частота вращения вала мешалки, об/мин | 8-76 |
| Частота вращения планетарного редуктора, об/мин | 5-52 |
| Диаметр мешалки, мм | 94 |
| Скорость линейного перемещения мешалки, м/с | 0,03 – 0,37 |
| Расстояние между мешалками, мм | 6±1 |
| Расстояние между мешалкой и стенкой емкости, мм | 3±1 |
| Расстояние между мешалкой и дном емкости, мм | 2-3 |
| Мощность диспергирования, кВт | 1,1 |
| Частота вращения при диспергировании, об/мин | 450-4450 |
| Скорость линейного перемещения при диспергировании, м/с | 1,3-13 |
| Материал скребка | Сталь 304, фторопласт |
| Материал компонентов | Углеродистая сталь высокой жесткости |
| Общая мощность оборудования, не менее, кВт | 3 |
| Общая масса, кг | Около 550 |
| Габаритные размеры ДхШхВ, мм | 1000х700х1835 |
| Нагрузка на фундамент, кг/м2 | 900 |
