Описание

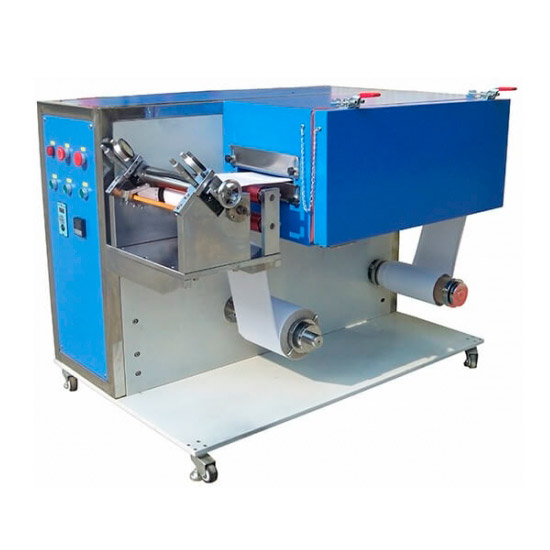

Лабораторная установка TMAX-SY300L представляет собой трёхвалковую систему переноса для непрерывного нанесения покрытия на фольгу и другие подложки. Оборудование разработано с учётом требований литий-ионной индустрии и обеспечивает лабораторным исследователям высокую точность, воспроизводимость и удобство эксплуатации при параметрах, приближенных к условиям промышленного производства. Благодаря эффективной сушильной камере и стабильному контролю натяжения установка идеально подходит для R&D и малотоннажных производственных операций в области литий-ионных аккумуляторов, суперконденсаторов, никель-металлгидридных и других вторичных батарей.
Ключевые особенности
- Стабильный контроль натяжения полотна с автоматической системой корректировки.
- Сушильная камера с горячим воздухом и двухсторонним поддувом для равномерного высыхания.
- Трёхвалковая система переноса — широкое окно нанесения, высокая равномерность.
- Комма-нож с точной микрорегулировкой для стабильной толщины покрытия.
- Управление через PLC с сенсорной панелью.
- Возможность установки системы улавливания и обработки растворителей (опция).
Технические характеристики
| Параметр | Значение |
| Модель | TMAX-SY300L |
| Метод нанесения | Трёхвалковое переносное непрерывное нанесение |
| Ширина валка | 300 мм |
| Максимальная ширина покрытия | 280 мм |
| Механическая скорость | до 900 мм/мин |
| Длина сушильной печи | 1 м |
| Точность нанесения | ±3 мкм (краевое отклонение ±5 мкм) |
| Толщина покрытия | 40–200 мкм (зависит от состава пасты) |
| Регулировка толщины | Ручная |
| Диаметр размотки/намотки | Ø 250 мм |
| Точность намотки | ±0,5 мм |
| Контроль натяжения | До 60 Н, регулируемый |
| Разрешение индикатора | 1 мкм |
| Температура сушки | Комнатная – 120 °C |
| Система сушки | Горячий воздух |
| Сжатый воздух | 0,5–0,7 МПа |
| Питание | AC 220 В / 50 Гц |
| Максимальная мощность | 5 кВт |
| Габариты | 1800 × 1200 × 1200 мм |
| Масса | ~1 т |
Преимущества
- Высокая воспроизводимость покрытия при лабораторном масштабе.
- Возможность настройки под широкий спектр электродных материалов.
- Компактная сушильная секция при сохранении равномерности высушивания.
- Простая эксплуатация благодаря PLC-интерфейсу.
- Подходит для переноса рецептур на промышленный уровень.
