Описание

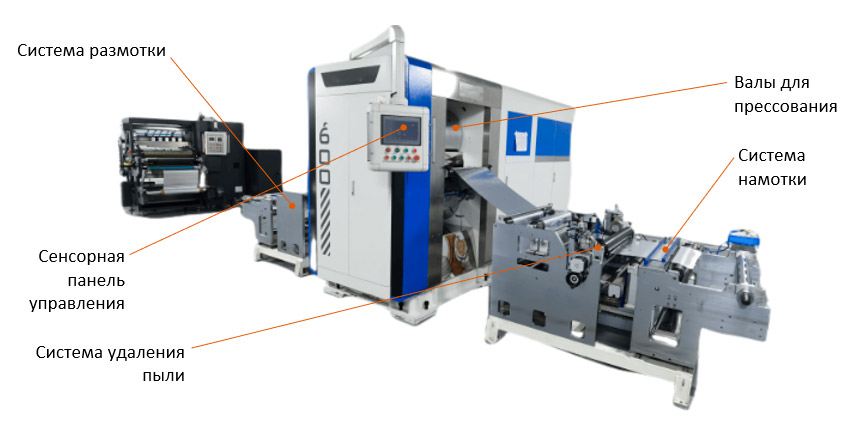

Прокатные прессы серии TMAX-YJ-Dia600*700W предназначены для прессования рулонных подложек с нанесенным на них покрытием при производстве электродов литиево-ионных аккумуляторов. Данные прессы имеют модульную структуру, позволяющую объединить целый ряд функций в единую систему для обеспечения высокого качества прессования без ущерба для производительности.
Для предотвращения образования дефектов по краям из-за пульсаций скорости протяжки пресс оснащен автоматическим устройством обрезки краев. Положение ножей для обрезки регулируется пользователем вручную, при это скорость обрезки синхронизируется со скоростью протяжки.
Для очистки от пыли и мусора в конструкции пресса используются роликовые щетки, которые сбивают пыль для ее последующего удаления из системы.
Кроме того, пресс оснащен системой контроля натяжения подложки для предотвращения провисания или разрыва подложки при ее перемещении. Система контроля натяжения работает в автоматическом режиме и обеспечивает высокоэффективную работу оборудования даже при высокой скорости протяжки подложки.
Управление прессом осуществляется с помощью сенсорного экрана с интуитивно понятным пользовательским интерфейсом.
Благодаря электронному управлению, качественной автоматизации процессов и высокой производительности прессы TMAX-YJ-Dia600*700W активно используются на промышленных предприятиях в составе линий по производству электродов для литиево-ионных элементов питания.
Особенности и преимущества
- Высокая производительность.
- Автоматизация процессов.
- Сенсорная панель управления с интуитивно понятным интерфейсом.
- Гидравлическое управление сжатием валов.
- Мощный электродвигатель с высоким КПД.
- Удобная система контроля параметров.
- Прочные валы с твердым износостойким покрытием.
- Точная регулировка толщины прессования.
- Ширина рулона – до 700 мм.
- Надежная и долговечная конструкция.
Технические характеристики
| Параметр | Значение |
| Электропитание | 380 В АС, 50 Гц, 1 ф. |
| Потребляемая мощность | 23 кВт |
| Нагрузка на пол на рабочем месте | Не менее 2,5 т/м2 |
| Размеры валов | Диаметр 600 мм, ширина 700 мм |
| Материал валов | Сталь марки 9Cr3Mo, твердость покрытия по Роквеллу HRC66-68, толщина твердого покрытия не менее 20 мм, твердость вала по Бриннелю HB280-300 |
| Шероховатость поверхности валов | 0,02 мкм |
| Неровность поверхности валов | Не более 1 мкм |
| Диапазон регулировки расстояния между валами | От 0 до 2 мм, регулируется |
| Скорость подачи материала | Регулируется в диапазоне от 2 до 22 м/мин |
| Максимальное давление прессования | 6000 кН |
| Необходимое давление сжатого воздуха | 0,5…0,7МПа |
| Расход сжатого воздуха | 0,04 м3/мин |
| Валы систем размотки/намотки | Пневматические, диаметр 76 мм, максимальный диаметр намотки 450 мм |
| Погрешность коррекции натяжения | Не более 5% |
| Диапазон регулировки натяжения | 0,5…3,5 кгс |
| Габаритные размеры, ДхШхВ | 3300х1080х2100 мм |
| Масса | Около 17 т |
Перечень основных компонентов с указанием производителя
| Компонент | Производитель |
| Сенсорный экран | MCGS |
| Сервопривод | Fuji |
| Модуль вывода аналоговых сигналов | Mitsubishi |
| Датчик давления | TPT505 |
| Частотный преобразователь | Hipmont |
| ПЛК | Mitsubishi |
| Система создания гидравлического давления | Rongfeng |
| Редуктор | XLED95-121-11KW |
| Система управления размоткой/намоткой | Dongdeng |
| Система управления натяжением | Kortis |
