Описание

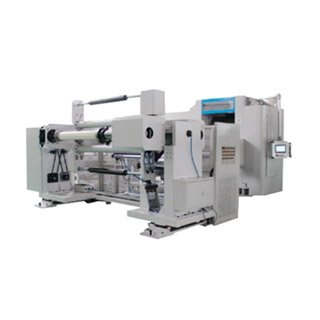

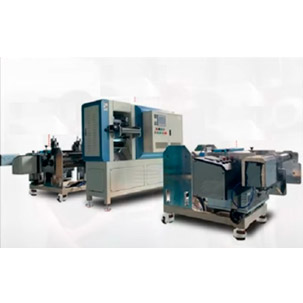

Прокатные прессы TMAX-YK-800*750-L предназначены для прессования подложек с покрытием при серийном производстве электродов для литиево-ионных элементов питания. Прессы имеют сложную модульную конструкцию, обеспечивающую достижение заданной плотности и толщины обрабатываемого изделия. В состав системы входят следующие модули: модуль размотки, модуль обрезки, модуль удаления пыли, модуль прессования, модуль очистки валов (только для отрицательного электрода), модуль намотки с контролем натяжения. Все модули управляются системой управления на основе ПЛК с сенсорным экраном.

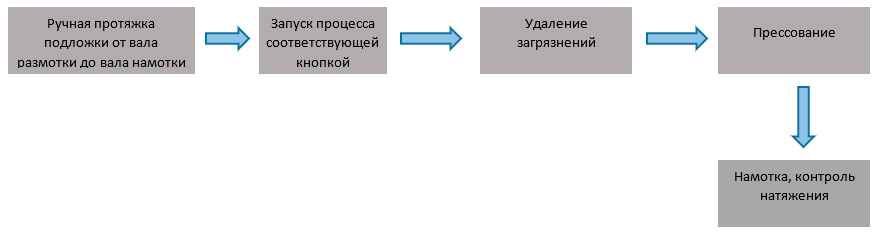

Диаграмма процесса прессования выглядит следующим образом:
Модули системы

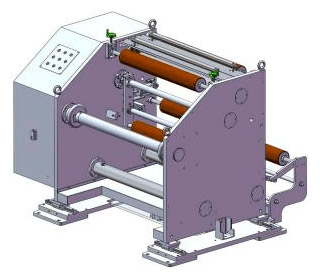

1. Модуль размотки
| Компонент | Описание |
| Вал размотки | Диаметр 7,6 см, ширина 75 см, пневмопистолет для фиксации рулона |
| Узел корректировки натяжения | Мониторинг и корректировка натяжения подложки |
| Система контроля позиционирования | Фотодатчик и корректировка позиционирования в пределах 100 мм |
| Собственная система управления | Пауза/останов/аварийный останов |
| Узел удаления металла перед прессованием | Магнитный стержень 10000…12000 Гс |

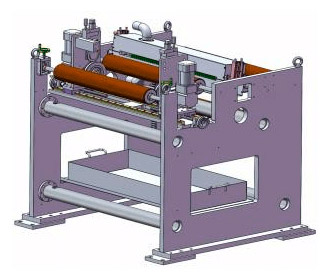

2. Модуль обрезки
| Компонент | Описание |
| Нож | Пневматический привод, твердость не ниже HRC58 (по Роквеллу) |
| Скорость резки | Автоматически синхронизируется со скоростью всей линии протяжки подложки |
| Контроль реза | Защита от падения обрезков и обрыва кромки |
| Ширина реза | Автоматическая регулировка |
3. Модуль удаления пыли
| Компонент | Описание |
| Вакуумный пылесос | Порт для подключения промышленного вакуумного пылесоса |
| Чистящая щетка | Счищает загрязнения с материала для дальнейшего удаления с помощью вакуумного пылесоса |
| Удаление металла | Магнитный стержень, сила примагничивания 10000…12000 Гс |

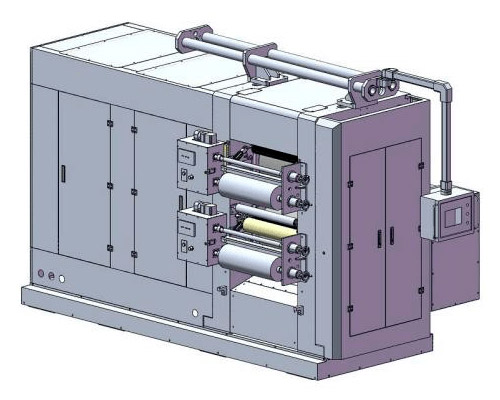

4. Модуль прессования
| Компонент | Описание |
| Валы | Выполнены из стали марки 9Cr3mo, имеют твердое покрытие |
| Привод | Два мощных электродвигателя |
| Система регулировки толщины прессования | Диапазон регулировки от 0 до 2 мм с шагом 0,001 мм |
| Система очистки вала | Автоматическая очистка вала |
| Система безопасности | Защитное ограждение, аварийный останов |

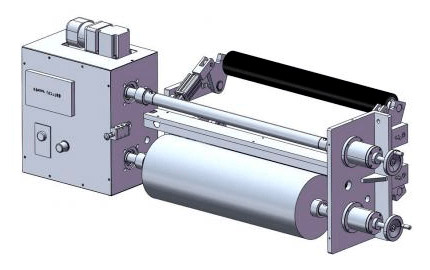

5. Модуль очистки (только отрицательный электрод)
| Компонент | Описание |
| Вал с щеткой из нетканного материала | Скорость протирки регулируется, давление нетканного материала регулируется |

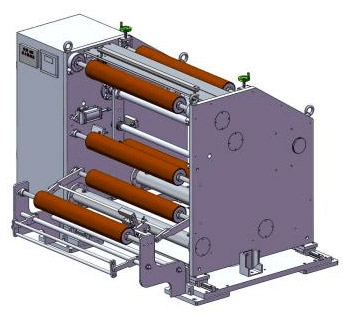

6. Модуль намотки
| Компонент | Описание |
| Вал намотки | Диаметр 7,6 см, ширина 75 см, пневмопистолет для фиксации рулона |
| Узел корректировки натяжения | Мониторинг и корректировка натяжения подложки |
| Система контроля позиционирования | Фотодатчик и корректировка позиционирования в пределах 100 мм |
| Мощность двигателя | 2,2 кВт |
| Узел удаления металла перед прессованием | Магнитная сила 10000…12000 Гс |
Технические характеристики
| Параметр | Значение |
| Сеть питания | Переменный ток 380 В, 50 Гц, 3 ф. |
| Потребляемая мощность | 44 кВт |
| Размеры валов | Ширина 75 см |
| Эффективная ширина | 20…68 см |
| Твердое покрытие валов | Не менее 1,9 см |
| Твердость | Не менее 67 единиц по Роквеллу |
| Шероховатость поверхности | Ra≤0.2 |
| Неровность поверхности валов | Не более 1,5 мкм |
| Радиальное биение | Не более 2,5 мкм |
| Регулировка толщины прессования | От 0 до 2 мм, погрешность не более 0,001 мм |
| Погрешность контроля давления | Не более 0,15 т |
| Скорость подачи материала | До 300 см/мин |
| Максимальный диаметр намотки/размотки | 50 см |
| Максимальная масса катушки | 500 кг |
| Радиальное биение вала намотки при работе | Не более 0,03 мм |
| Неровность поверхности размоточного/намоточного валов | Не более 0,15 мм |
| Шероховатость поверхности размоточного/намоточного валов | Не более 0,03 мм |
| Погрешность соосности намоточных валов | Не более 0,2 мм |
| Коррекция натяжения | 0…50 Н |
