Описание
Основные компоненты и комплектующие блока
- элементы типа 18650;
- плата защиты (Battery Protection Board, BMS);
- никелевые полосы-соединители;
- изоляционная бумага;
- провода;
- внешний корпус: PVC или иной защитный кожух;
- выходные контакты / разъём;
- переключатель (key switch);
- индикатор уровня заряда;
- EVA-прокладка;
- высокодисперсная бумага-барли (Highland Barley Paper) или аналогичный диффузный материал;
- пластиковые фиксаторы и другие вспомогательные детали.
Также компания предлагает полный набор оборудования для сборки батарей накопительной энергии (energy storage battery assembly).
Качество и эксплуатационные особенности
- Качество отдельных элементов
Поставщики должны предоставлять элементы с стабильными характеристиками. Ячейки проходят серию испытаний по безопасности и по производительности; используются только после прохождения контроля. - Низкое внутреннее сопротивление и высокая способность разряда
При любой конфигурации, например, блок на 14,8 В или другой, важна способность отдавать высокие токи, а также стабильное тепловое поведение. - Конструкция блока с вентиляцией
Между соседними 18650 ячейками должно быть не менее 2 мм пространства, для обеспечения вентиляции. Для этого используются пластиковые фиксаторы, удерживающие ячейки на месте и создающие зазоры. - Сварка и соединения
- Используются прорезные никелевые полосы (slotted nickel strip) для spot-сварки.
- Полосы должны удовлетворять требованиям для высоких токов и иметь низкое собственное сопротивление.
- Машина spot-сварки должна быть стабильной, сварной контакт — качественный.
- Оператор проходит обучение и контроль; после сварки проверяется прочность стыка.
- Испытания на вибрацию
Каждая партия продукции проходит вибрационные испытания, чтобы подтвердить устойчивость к вибрации. - Циклы и долговечность
Разные партии батарей оформляются как реальные готовые изделия и подвергаются циклическим испытаниям (заряд-разряд), чтобы отразить реальную жизнь изделия. - Высокие и низкие температуры
Проверки при высоких и низких температурах, испытания разряда с различной скоростью, чтобы получить настоящие характеристики в экстремальных условиях.

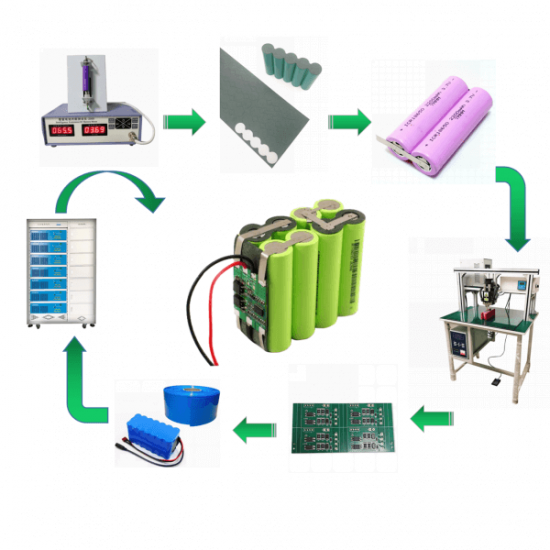

Схема (конфигурация) ручной линии
| Этап | Название оборудования / процесс | Кол-во / примечания |
| 1 | Сортировка элементов (IR / напряжение) | 1 комплект |
| 2 | Spot-сварка (GANTRY сварщик) | 1 единица |
| 3 | Припой (tin solder) | 1 прибор / пункт |
| 4 | Формирование (blow molding) | 1 устройство / процесс |
| 5 | Старение готовых изделий (aging) | Машина на 5 каналов |
| — | Периодичность / объём: ~ 3000 штук элементов 18650 на смену; требуются 5-8 операторов |
Применение
Линия подходит для сборки блоков 18650, используемых:
- в накопителях энергии (Energy Storage Systems);
- в автономных источниках питания;
- для устройств, где важны высокая надёжность и долговечность;
- в малых и средних серийных производствах, где ручной контроль важен.
