Описание
Шаровые вибрационные мельницы серии TMAZ-ZM предназначены для высокоэффективного измельчения материалов с размерами частиц не более 5 мм. Существуют различные версии исполнения мельниц TMAZ-ZM: с одной, двумя или тремя размольными камерами. Оборудование тщательно продумано с точки зрения эргономики и оснащено интуитивно понятной панелью управления, позволяющей адаптировать производственные процессы для различных условий эксплуатации и различных материалов. Мельницы TMAZ-ZM активно используются как для сухого, так и для мокрого измельчения при производстве электронных компонентов, керамики и фарфора, резиновых смесей, магнитных материалов, химических веществ и фармацевтических препаратов.
Конструктивно шаровые вибрационные мельницы серии TMAZ-ZM состоят из виброгенератора, оказывающего вибрационное воздействие на рабочую камеру, наполненную размольными шариками, которая, в свою очередь, прикреплена к станине с помощью пружин. После запуска двигателя рабочая камера вибрирует с высокой частотой на пружинах, при этом размольные шарики внутри камеры физически крошат измельчаемый материал до достижения нужных размеров частиц. Поскольку шарики не только вибрируют, но и вращаются по камере, материал эффективно измельчается в однородный порошок.
Особенности и преимущества
- Равномерное измельчение материала в однородный порошок с нужным размером частиц.
- Рабочая камера оснащена системой подогрева/охлаждения, позволяющей регулировать температуру процесса.
- Гибкое управление амплитудой и частотой вибраций для регулировки размера частиц выходного материала.
- Более высокая эффективность в сравнении с мельницами другого типа.
- Компактные размеры и сравнительно небольшая масса оборудования.
- Различные материалы размольной камеры: нержавеющая сталь, керамика, диоксид циркония, полиуретан, ПТФЭ, нейлон, пищевая резина и пр.
Примеры различных продуктов после измельчения
 |
Материал: Активированный уголь Масса: 50 г Материал размольной емкости: корунд Материал размольных шаров: диоксид циркония Метод помола: сухой Частота ращения мешалки: 560 об/мин Общий объем: 100…400 мл Время измельчения: 2 часа Размер частиц после измельчения: 2 мкм |
 |
Материал: белая глина (каолин) Масса: 500 г Материал размольной емкости: ПТФЭ Метод помола: сухой Частота ращения мешалки: 450 об/мин Общий объем: 4 л Время измельчения: 1 ч 20 мин Размер частиц после измельчения: 100 нм |
 |
Материал: зеленый чай (сухой) Масса: 250 г Материал размольной емкости: нержавеющая сталь Метод помола: сухой Частота ращения мешалки: 450 об/мин Общий объем: 2 л Время измельчения: 1 ч |
Технические характеристики
| ZM-1L | ZM-2L | ZM-3L | ZM-5L | ZM-10L |
| Лабораторное | Малогабаритное | |||
| 380 В АС, 50 Гц, 3 ф. | ||||
| 1,1 | 1,1 | 1,1 | 1,1 | 1,5 |
| 1 | 2 | 3 | 5 | 10 |
| 0,5 | 1 | 1,5 | 2,5 | 5 |
| 5 | 5 | 5 | 5 | 10 |
| Не более 1 | ||||
| Нержавеющая сталь, агат, нейлон, корунд, диоксид циркония, фторопласт | ||||
| ZM-15L | ZM-20L | ZM-50L | ZM-100L |
| Малогабаритное | Крупногабаритное | ||
| 380 В АС,
50 Гц, 3 ф. |
|||
| 1,5 | 1,5 | 3,0 | 4,0 |
| 15 | 20 | 50 | 100 |
| 7,5 | 10 | 25 | 50 |
| 10 | 10 | 10 | 20 |
| Не более 1 | |||
| Нержавеющая сталь, агат, нейлон, корунд, диоксид циркония, фторопласт | Углеродистая сталь, нержавеющая сталь. Опциональное покрытие: нейлон, полиуретан, тефлон, корунд. | ||
Доступные размольные камеры и размольные шарики
Для измельчения различных материалов используются размольные камеры и размольные шарики из различных материалов. Перечень доступных размольных камер для различных материалов приведен в таблице ниже.
| Сырьевой материал | Материал размольной емкости | Материал размольных шариков |
| Почвенные и другие материалы, не содержащие примесей | Агат | Агат |
| Металлические и неметаллические материалы, не содержащие примесей | Цирконий | Цирконий, алюминий |
| Очень твердые материалы, такие как алмазы, карбид вольфрама | Карбид вольфрама | Карбид вольфрама, цирконий |
| Сильные кислоты и щелочи, а также другие материалы, обрабатываемые при высокой температуре | Фторопласт | Агат, цирконий |
| Железная руда и прочие материалы, допускающие наличие примесей | Нержавеющая сталь 304 | Нержавеющая сталь |
| Красители и прочие материалы, обрабатываемые при высокой температуре | Нейлон | Цирконий, агат |
| Алюминиевые материалы, например для покрытия керамики | Корунд | Алюминий, агат, цирконий |
| Электронные материалы, например для производства литий ионных аккумуляторов | Полиуретан | Агат, цирконий |
| Материалы, подверженные окислению, а также некоторые материалы, требующие обработки в специальной атмосфере | Вакуумная камера | Зависит от сырьевого материала |

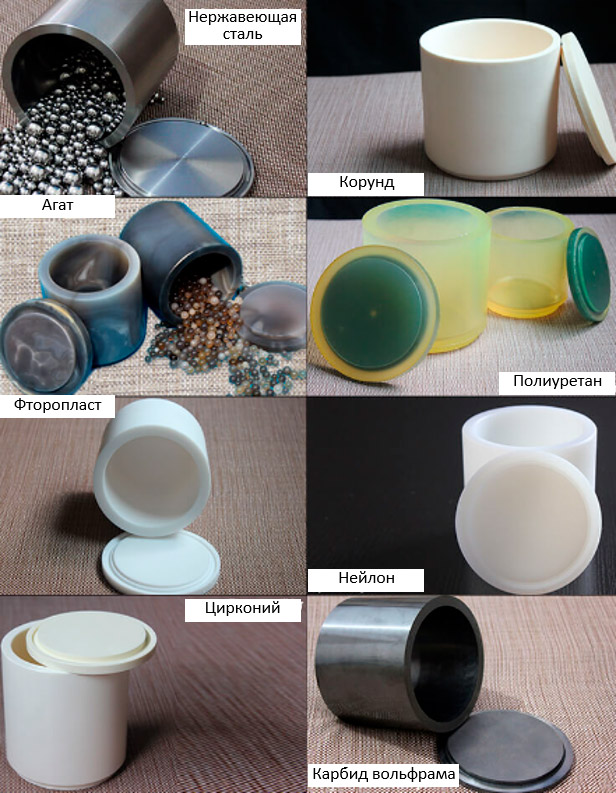

Внешний вид размольных емкостей из различных материалов

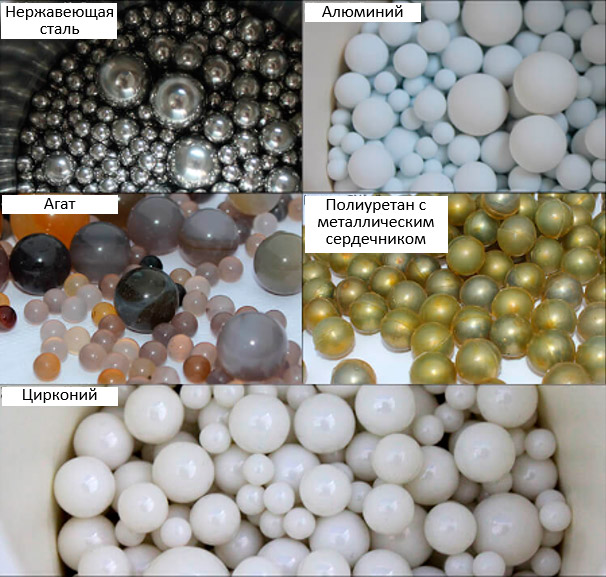

Внешний вид размольных шариков и рекомендации по их применению
| Материал | Твердость (по Мосу) | Характеристики |
| Цирконий | >9,0 | Высокая износостойкость, стойкость к коррозии и высокой температуре |
| Нержавеющая сталь | >6,0 | Стандартная износостойкость, стандартная стойкость к коррозии и высокой температуре |
| Агат | >7,0 | Высокая износостойкость. Может использоваться при приготовлении лекарственных средств и пищевых продуктов, когда вещество не должно контактировать с металлом. Высокая стойкость к коррозии и высокой температуре |
| Алюминий | >8,5 | Износостойкость, стойкость к коррозии и высокой температуре |
| Карбид вольфрама | >9,0 | Высокая износостойкость, стойкость к коррозии и высокой температуре |
